Гидравлическая установка колонкового бурения HYDX-2 (120-500 м)

Полногидравлическая установка для колонкового бурения с гидронапором HYDX-2 представляет собой раздельную переносную легкую полностью гидравлическую буровую установку для колонкового бурения, специально разработанную для районов со сложным рельефом и неудобным движением, в основном она подходит для технологии колонкового бурения с алмазным канатом. Главный двигатель включает в себя дизельную силовую установку, гидравлическую систему, систему управления, главную лебедку, канатную лебедку, силовую головку, систему подачи и устьевой захват и т. д. Все функции полностью гидравлической буровой установки HYDX-2 приводятся в действие гидравликой и отличаются такими характеристиками, как прочная разборка, малый вес разбираемых деталей, простая сборка, удобное управление, точное управление, удобное перемещение и высокая эффективность бурения.

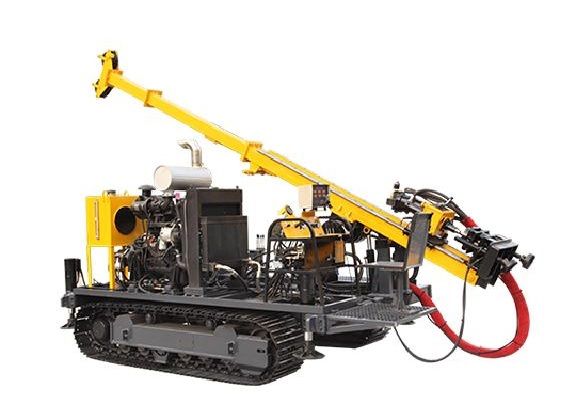

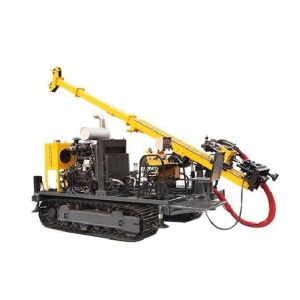

Опционально – на самоходном гусеничном шасси.



Структурные особенности:



Полный гидравлический напор

Приводимый в действие дизельным двигателем, регулируемый двигатель силовой головки осуществляет вращательное движение: в то же время механизм подающего цилиндра обеспечивает быструю и медленную подачу и подъем силовой головки с полным ходом.



Сильный распад

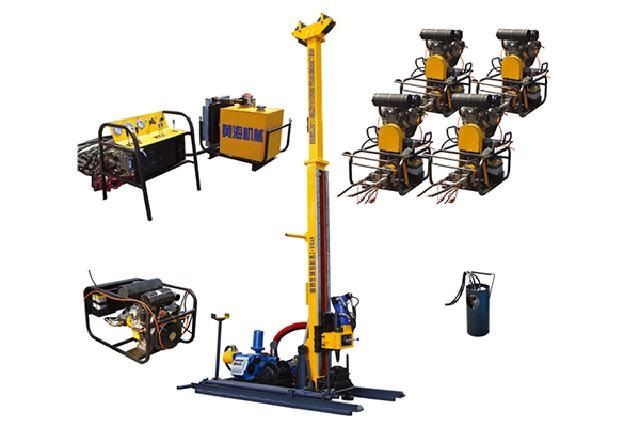

Электростанция, бак гидравлического масла, операционный стол и рабочий механизм (буровая часть) имеют разъемную конструкцию, а вес каждой детали невелик, что удобно для человека или животного. Его можно произвольно отрегулировать в соответствии с условиями площадки, и его можно использовать для бурения строительных конструкций под углом 45-90 ° в более узком пространстве, и он хорошо приспосабливается к строительной площадке.



Сильная адаптируемость процесса

Помимо адаптации к процессу бурения алмазного каната, его также можно использовать для бурения различных пластов с широким диапазоном адаптируемости.







Основные технические параметры:



Максимальная глубина бурения



BQ (D55.6)  500 м



NQ (D71)  350 м



HQ (D89)  120 м



Номинальный крутящий момент силовой головки 330-900 Нм



Скорость вращения 0-1200 об/мин



Подъемная сила/сила подачи 50/24,7 кН



Мобильное исполнение:

Номинальная мощность двигателей 5*11 кВт

двигатель YUCHAI 2 *33 кВт



Самоходное (гусеничное) шасси- двигатель CUMMINS 4BTA3.9-C100

Номинальная мощность двигателя 74 кВт / 1000 л.с.



Ход силовой головки 1800 мм



Подъемная сила канатной лебедки 20 кН



Канатная лебедка диаметр троса 14 мм



Угол бурения 0-90°, 45-90°



Буровой насос BW-100A



Масса 3500 кг



Габаритные размеры:



Рабочий размер  4300 х 2200 х 6000 мм











Цена дана справочно – Уточняйте !!!

Быстрая поставка в любой регион РФ автотранспортом или ж/д.

На заказ любое дополнительное буровое оборудование и буровой инструмент.

Вся продукция сертифицирована.
