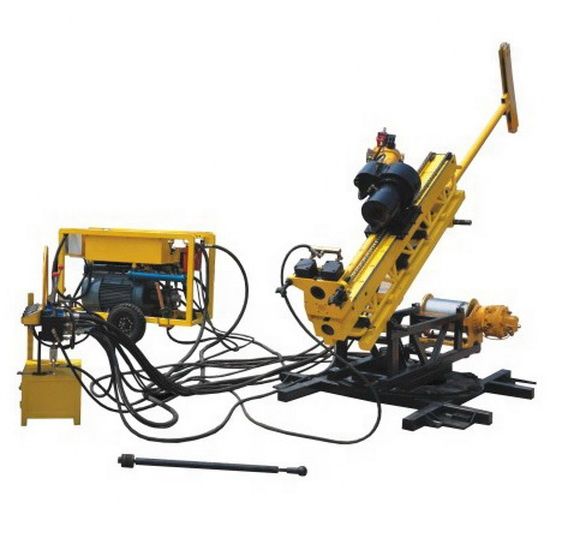

Буровая установка колонкового бурения HYKD-4A (350-600 м)



Полногидравлическая буровая установка HYKD-4A в основном используется в угольной, геологической, металлургической, машиностроительной и других отраслях промышленности, строительства. Он может соответствовать требованиям бурения конусным шарошкой большого диаметра, сверления карбида большого диаметра и ударно-вращательного бурения.



1. Раздельная компоновка, небольшой размер, легкий вес, удобное перемещение и гибкая работа.



2. Силовой агрегат использует взрывозащищенный двигатель и систему управления для привода гидравлического насоса, а двигатель приводит в движение вращение главного вала и двухскоростной механизм цепи масляного цилиндра для реализации функций подачи и вращения силовая голова.



3. Гидравлический патрон полностью выполняет функции зажима, скобы и защиты бурильной трубы от отключения электроэнергии.



4. Телескопическая функция скольжения мачты, которая удобна для того, чтобы мачта и основание плотно прилегали к основанию во время бурения, чтобы повысить стабильность работы.



5. Повороты вверх и вниз поворотного рычага и мачты подходят для требований к открытию под разными углами.



6. Широкий диапазон скоростей шпинделя силовой головки и большой крутящий момент.



7. Базовая комплектация – гидростанция с питанием от электросети, на заказ  -  гидростанция с дизельным двигателем CUMMINS.



Основные технические параметры:



Максимальная глубина бурения



BQ (D55.6)  600 м

NQ (D71)  480 м

HQ (D89)  350 м



Номинальный крутящий момент силовой головки 1000 Нм



Скорость вращения 0-1200 об/мин



Подъемная сила/сила подачи 100/50 кН



Подъемная сила/сила подачи цилиндра 90/90 кН



Номинальная мощность двигателя 55 кВт



Номинальная скорость двигателя 1480 об/мин



Ход силовой головки 1800 мм



Давление в системе 28 МПа



Подъемная сила канатной лебедки 12 кН



Канатная лебедка диаметр троса 6 мм



Угол бурения 0-180°



Масса основного блока 2200 кг



Силовая установка 1100 кг



Шкаф управления 130 кг



Габаритные размеры:



Буровая  3456 х 1290 х 1620 мм



Электростанция 2530 х 1000 х 1550 мм



Шкаф управления 870 х 450 х 1045 мм









Цена дана справочно – Уточняйте !!!

Быстрая поставка в любой регион РФ автотранспортом или ж/д.

На заказ любое дополнительное буровое оборудование и буровой инструмент.

Вся продукция сертифицирована.
