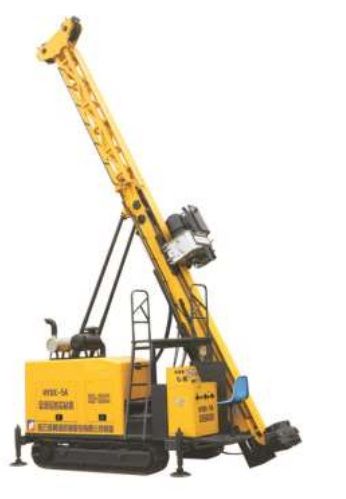

Гидравлическая установка колонкового бурения HYDX-5A (1500-680 м)



Полностью гидравлическая самоходная буровая установка HYDX-5А с силовым напором, использующая технологию алмазного бурения с канатным колонковым бурением, стала ведущей моделью для разведки месторождений твердой руды в развитых странах, а также стала ведущей тенденцией в развитии технологий и оборудования для бурения, подходит, как для вертикального, так и для наклонного бурения.

Полногидравлическая самоходная буровая установка HYDX-5А для колонкового бурения, подходит, как для вертикального, так и для наклонного бурения.

Модель HYDX-5А применима для геологических исследований и разведке месторождений полезных ископаемых, для бурения скважин различного диаметра при строительных работах, для бурения гидроскважин. Применение алмазных коронок различного типа (BQ, NQ, HQ, PQ) позволяете проводить буровые работы до 1500 м. Буровой станок модели HYDX-5А является многофункциональным гидравлическим буровым станком с возможностью бурения WIRE LINE (снаряд со съемным керноприемником).

Модели HYDX-5А возможно исполнение на гусеничном или на раме.



Основные особенности буровой установки HYDX-5А:

- мощный гидравлический вращатель позволяющий бурить на низких скоростях с большим моментом вращения;

- большой проходной диаметр шпинделя, который может вращаться в прямом и обратном направлениях;

- горизонтально установленная лебедка дает возможность удобно укладывать трос при бурении строительных скважин;

- высокая скорость работы обеспечивается ременной передачей;

- установлена надежная система защиты от перегрузок;

- буровая установка имеет простую, но эффективную конструкцию;

- угол наклона мачты может быть настроен от 0° до 90°, для обеспечения подходящего угла бурения;

- низкий центр тяжести гарантирует ровную и стабильную работу станка;

- буровая установка предоставляет широкий обзор и удобные рабочие условия для оператора;

- складная мачта обеспечивает оптимальные транспортные размеры;

- применены комплектующие известных мировых брендов: Cummins, SAUER-DANFOSS.

- самоходная гидравлическая буровая установка HYDX-4 оснащена надежным и простым дизельным двигателем CUMMINS серии 6BTA с простой топливной системой без электронного впрыска топлива, что очень актуально для российских условий эксплуатации.



Технические характеристики буровая установка HYDX-5А



Дизельный двигатель CUMMINS 6CTA8,3-С195, мощность 145 кВт



Макс. глубины бурения различными типами буровых коронок



BQ  (D55.6)  1500 м

NQ (D71) 1300 м

HQ (D89) 1000 м

PQ (D114) 680 м



Вращатель: гидравлический мотор (переменный и реверсивный) 2-х скоростной, марки SAUER-DANFOSS

Изменение скорости: 0-1145 об/мин

Макс. крутящий момент 4650 Нм

Гидравлический открываемый патрон (PQ), зажим пружинный, осевая удерживающая способность нормально замкнутого типа 222 400 Н

Диаметр шпинделя 121 мм (4,76 дюйм)

Макс. подъемная сила шпинделя 150 кН

Макс. мощность подачи 75 кН

Основной гидравлический насос: Аксиально-поршневой насос с переменным рабочим объемом (25-28.5MPa) марки SAUER-DANFOSS



Емкость гидравлического бака 420 л



Подъемная сила главной лебедки 77 кН

Диаметр троса 18 мм

Длина троса 50 м

Скорость лебедки 164 м/мин

Подъемная сила вспомогательной лебедки: 12 кН

Диаметр троса 6 мм

Длина троса 1500 м



Высота мачты 11 м

Угол регулировки 0-90°

Угол бурения 45-90°

Ход подачи 3800 мм

Ход смешения 1100 мм



Промывочный насос модель BW250 (макс. производительность 250 л/мин, с переменным рабочим объемом 2,5-6 MPa)

Штангодержатель 55,5-117,5 мм (2,19-4,63 дюйма) сквозное отверстие Ф154мм (6,06 дюйма)



Транспортные размеры 6250x2240x2750 мм (гусеничное шасси)

Рабочие размеры 4800х2240х11200 мм

Вес 13000 кг (гусеничное шасси)



Цена дана справочно – Уточняйте !!!

Быстрая поставка в любой регион РФ автотранспортом или ж/д.

На заказ любое дополнительное буровое оборудование и буровой инструмент.

Вся продукция сертифицирована.
