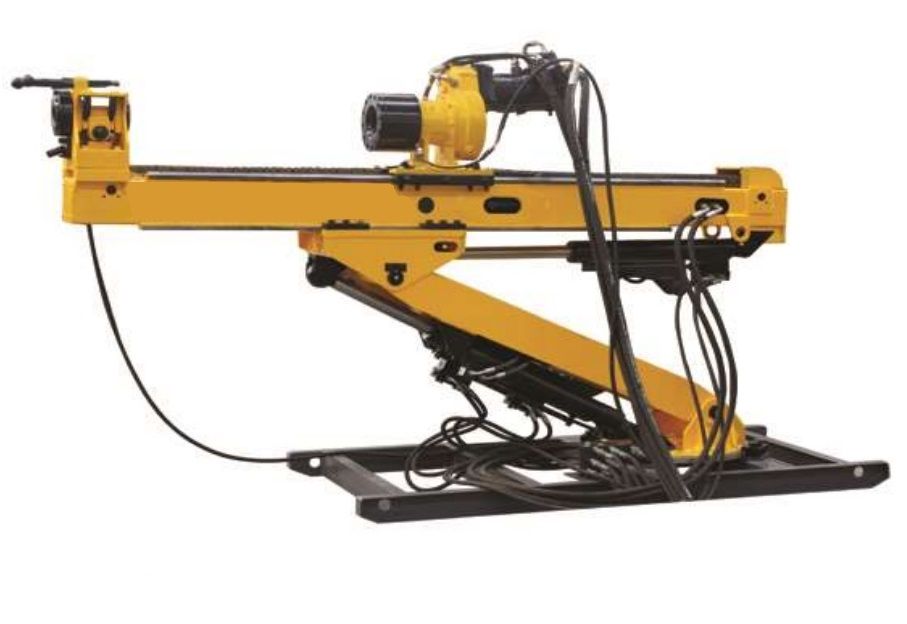

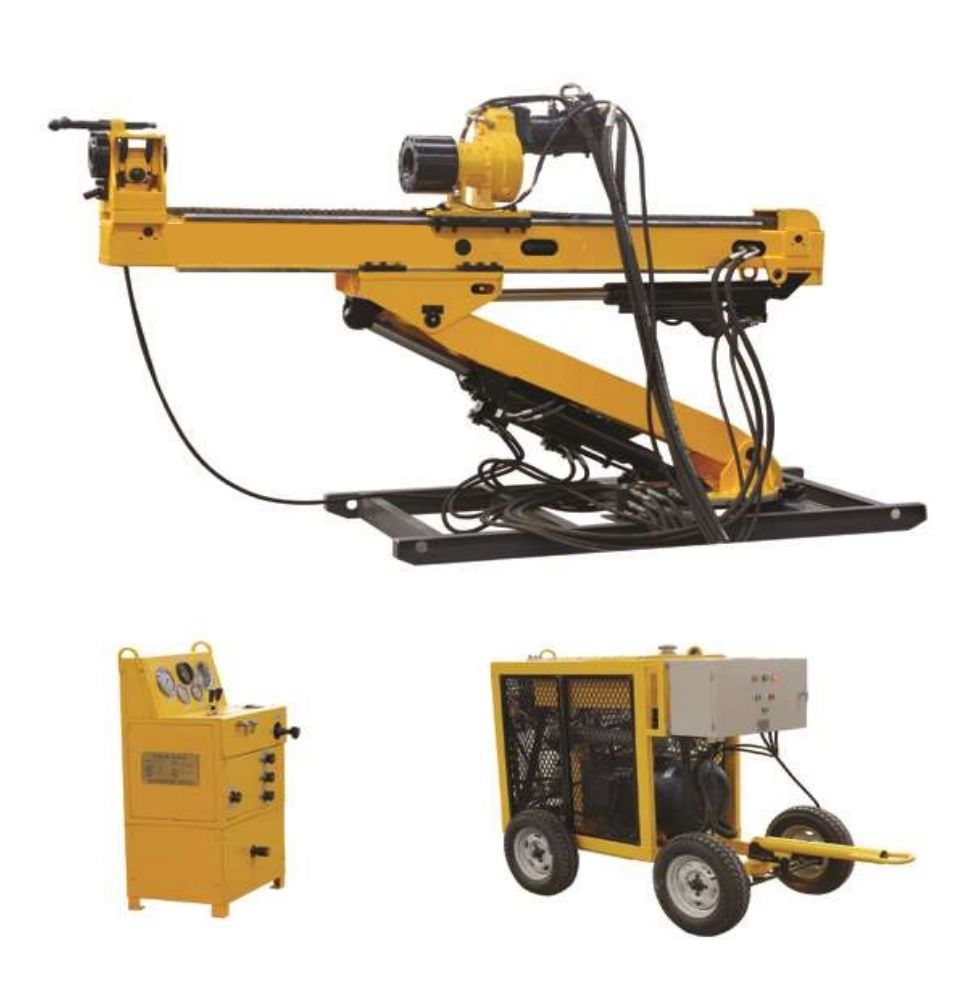

Буровая установка колонкового бурения HYKD-3B (200-300 м)



Полногидравлическая туннельная буровая установка HYKD-3B в основном используется в угольной, геологической, металлургической, машиностроительной и других отраслях промышленности, используется для бурения отверстий для дегазации большого диаметра, отверстий для нагнетания воды и горизонтальных отверстий большого диаметра при проектировании поверхности в шахтах, туннелях и строительство угольных шахт. Он может соответствовать требованиям бурения конусным шарошкой большого диаметра, сверления карбида большого диаметра и ударно-вращательного бурения.



Технические характеристики



1. Раздельная компоновка, небольшой размер, легкий вес, удобное перемещение и гибкая работа.

2. Силовой агрегат использует взрывозащищенный двигатель и систему управления для привода гидравлического насоса, а двигатель приводит в движение вращение главного вала и двухскоростной механизм цепи масляного цилиндра для реализации функций подачи и вращения силовая голова.

3. Гидравлический патрон полностью выполняет функции зажима, скобы и защиты бурильной трубы от отключения электроэнергии.

4. Телескопическая функция скольжения мачты, которая удобна для того, чтобы мачта и основание плотно прилегали к основанию во время бурения, чтобы повысить стабильность работы.

5. Повороты вверх и вниз поворотного рычага и мачты подходят для требований к открытию под разными углами.

6. Широкий диапазон скоростей шпинделя силовой головки и большой крутящий момент.



Основные технические параметры:



Максимальная глубина бурения



BQ (D55.6)  300 м

NQ (D71)  200 м



Номинальный крутящий момент силовой головки 855 Нм



Скорость вращения 0-1200 об/мин



Подъемная сила/сила подачи 60/30 кН



Номинальная мощность двигателя 45 кВт



Номинальная скорость двигателя 1480 об/мин



Ход силовой головки 1800 мм



Давление в системе 25 МПа



Подъемная сила канатной лебедки 8 кН



Канатная лебедка диаметр троса 6 мм



Угол бурения 0-180°



Масса основного блока 1450 кг



Силовая установка 1140 кг



Шкаф управления 130 кг



Габаритные размеры:



Буровая 3456 х 1290 х1620 мм



Электростанция 2530 х 1000 х 1550 мм



Шкаф управления 870 х 450 х 1045 мм
